L80、L100 型齒輪測量中心，基本測量軟件可以測量圓柱齒輪，可選測量軟件有：齒輪滾刀測量軟件、蝸輪滾刀測量軟件、剃齒刀測量軟件、插齒刀測量軟件、蝸桿測量軟件、蝸輪測量軟件、直齒錐齒輪測量軟件， 可按照用戶要求進行擴展。
特 點
●主機結構緊湊，測量精度高，示值穩定，外形美觀。測量主機采用四坐標測量系統；德國海德漢高精度光柵傳感器；瑞士 TESA 高精度電感測頭，密珠滾動導軌。
●CNC 系統采用新型運動控制卡，DDR 電機驅動的全閉環軌跡控制。
●軟件功能齊全、內容豐富，用戶可根據被測工件， 選擇測量項目。圓柱齒輪測量結果可按 GB/T10095.1、 GB/T10095.2、DIN3962-1978、ISO1328、AGMA- 2000-A88 等多種評定標準自動評定；齒廓 K 形圖、齒廓凸度、螺旋線齒輪鼓度等項目的評定。
●軟件操作簡單，被測工件一次裝卡，由計算機控制自動完成測量，測量效率高；齒廓和螺旋線偏差可由用戶自由選齒測量；測量曲線評定范圍可由鼠標拖動；測量速度可由操作者在軟件中選擇。
●可由用戶選擇多種打印報表格式；測量參數修改時可以重新計算繪圖；測量中間數據可由用戶選擇存儲， 用于分析；可視化參數輸入。
技術規格
| 技術規格/型號 | L80 | L100 |
| 可測齒輪模數 | 0.5 - 20 | 0.5 - 20 |
| 可測齒輪最大外徑 | 800 | 1000 |
| 上下頂尖距離 | 40 - 1000 | 100 - 1100 |
| 測頭至下頂尖距離 | 20 - 600 | 20 - 600 |
| 可測螺旋角范圍 | 0 - 90° | 0 - 90° |
| 可測工件最大重量 | 1000kg | 2000kg |
| 儀器凈重 | 2500kg | 2600kg |
| 儀器毛重 | 3000kg | 3100kg |
| 主機尺寸（長 × 寬 × 高） | 1400×1310×2408 | 1465×1435×2590 |
| 主機包裝外形尺寸（長 × 寬 × 高） | 1600×1700×2357 | 1650×1760×2357 |
| 工件立柱包裝箱尺寸（長 × 寬 × 高） | 1760×800×957 | 2000×1000×1167 |
| 微機包裝箱尺寸（長 × 寬 × 高） | 1700×1030×1107 | 1700×1030×1107 |
儀器組成
| 基本配置 | 數 量 / Unit |
| 測量主機 | 1 臺 / 1 pc |
| 計算機 | 1 套 / 1 pc |
| 微機桌 | 1 臺 / 1 pc |
| 打印機 | 1 臺 / 1 pc |
| 球形測頭：φ0.6、φ0.8、φ1、φ1.5、φ2、φ3、φ4 | 各 2 個 / 2 each |
| 帶動器 | 1 套 / 1 pc |
| 測桿 | 1 套 / 1 pc |
| 標準芯軸 | 2 根 / 2 pc |
| 打印紙 | 1 包 / 1 pack |
| 可選附件（價格另議） | 數 量 / Unit |
| 漸開線、螺旋線樣板 | 1 塊 / 1 pc |
| 高精度標準齒輪 | 1 個 / 1 pc |
| 可漲芯軸 | 1 套 / 1 pc |
| 穩壓電源 | 1 臺 / 1 pc |

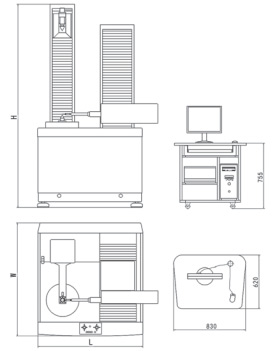

安裝圖
