齒輪雙面嚙合綜合測量儀 3101/3101A/3101B 型

3101、3101A、3101B 型齒輪雙面嚙合綜合測量儀可用于測量圓柱齒輪和蝸輪副的徑向綜合總偏差和一齒徑向綜合偏差，也可以用于測量兩軸夾角 90°的圓錐齒輪分度圓錐定點的偏移量，可廣泛應用于汽車、農機等機械制造業。

產品編號

所屬分類

齒輪嚙合儀系列

數量

-

+

庫存:



1

產品詳情

用途：
3101、3101A、3101B 型齒輪雙面嚙合綜合測量儀可用于測量圓柱齒輪和蝸輪副的徑向綜合總偏差和一齒徑向綜合偏差，也可以用于測量兩軸夾角 90°的圓錐齒輪分度圓錐定點的偏移量，可廣泛應用于汽車、農機等機械制造業。

特點：
●長期、穩定的精度：本儀器測量滑板在滾動導軌上運動靈活，導軌采用高級合金鋼制成，經特殊工藝處理和精加工，故長時間連續使用仍可保持原有精度。
●方便、實用、經濟：本儀器結構簡單、合理、操作、維修方便，因?qū)κ褂铆h(huán)境要求不高，特別適合生產現場使用。

技術規格：

型號/技術規格	3101	3101A	3101B
可測齒輪模數	1 - 10	1 - 10	1 - 10
兩芯軸中心距離	50 - 320	50 - 320	50 - 320
帶軸齒輪最大外圓直徑	200	200	---
帶軸齒輪軸長	110 - 350	110 - 350	---
蝸桿最大外圓直徑	100	---	---
蝸桿軸長	120 -240	---	---
被測齒輪最大重量	50kg	50kg	50kg
儀器凈重	150kg	120kg	100kg
儀器毛重	220kg	200kg	150kg
儀器應用范圍	可測帶孔、帶軸圓柱齒輪、蝸輪副和錐齒輪	可測帶孔、帶軸圓柱齒輪	可測帶孔圓柱齒輪

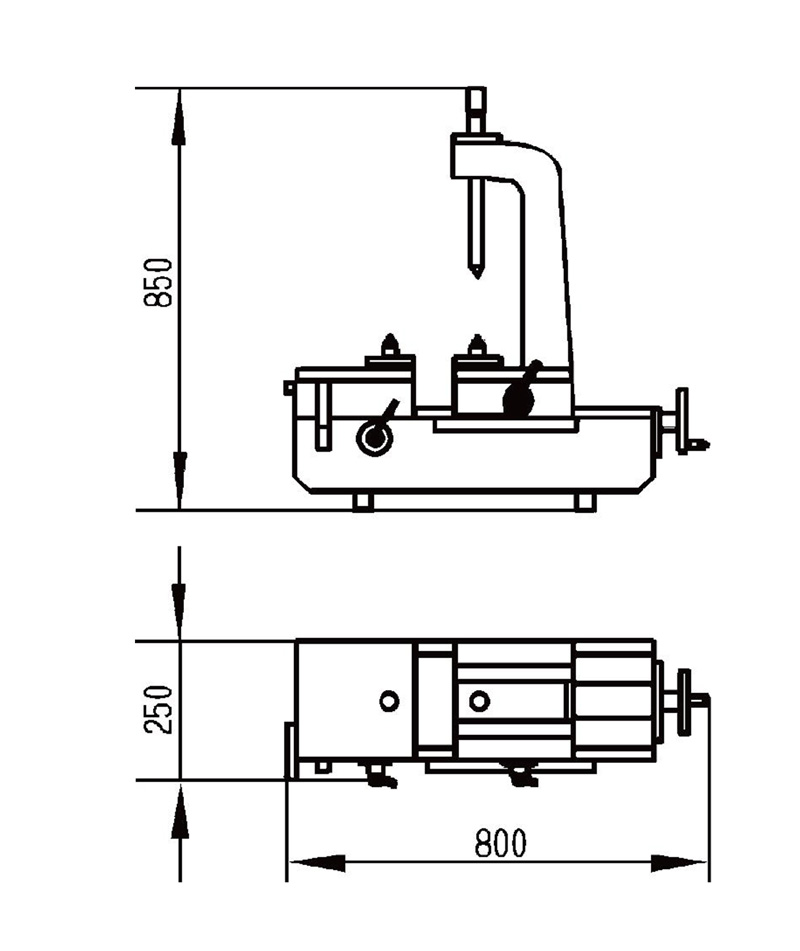

包裝外形尺寸（長 × 寬 × 高）	1000×925×747	1000×925×747	960×450×617

儀器組成：

型號/基本配置	3101	3101A	3101B
測量主機	1臺	1臺	1臺
頂尖座	1件	1件	---
蝸桿支架	1件	---	---
百分表	1塊	1塊	1塊
標準齒輪芯軸	1件	1件	1件
標準齒輪轉動套	1件	1件	1件
墊圈	2件	2件	2件
裝齒輪用芯軸	1件	1件	1件
頂尖座定位芯軸	1件	1件	---
錐齒輪芯軸	1件	---	---
