齒輪徑向跳動測量儀 3602/3603A 型
產品編號
所屬分類
粗糙度輪廓儀系列
數量
-
+
庫存:
產品詳情
用 途：
本儀器主要用于齒輪加工現場或車間檢查站測量圓柱齒輪或圓錐齒輪的徑向跳動，同時也可以用于測量回轉類零件的徑向跳動誤差。
特 點：
●導軌面采用磨削后刮研工藝，精度高，美觀耐用。
●測量力及測量方向可調，并配有多種尺寸的測頭， 適用不同類型的齒輪。
●純機械結構，千分表示值，讀數直觀，操作方便。
●3603A 型采用滾動導軌，移動靈活。

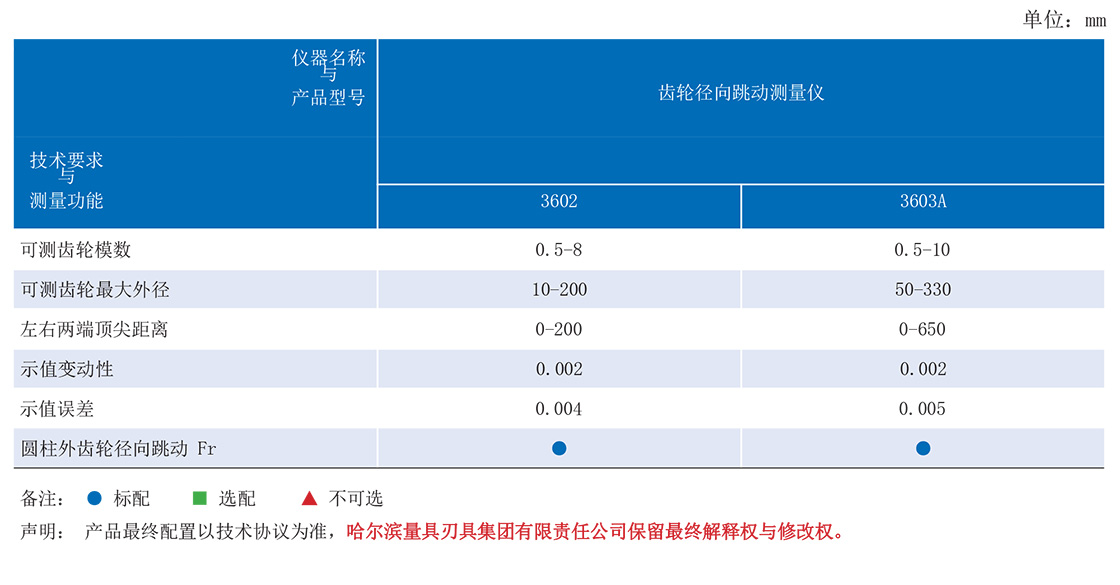

技術規格：
| 型號/技術規格 | 3602 | 3603A |
| 可測齒輪直徑 | 10 - 200 | 50 - 330 |
| 左右兩端頂尖距離 | 0 - 200 | 0 - 650 |
| 可測齒輪模數 | 0.5 - 8 | 0.5 - 10 |
| 示值變動性 | 0.002 | 0.002 |
| 示值誤差 | 0.004 | 0.005 |
| 儀器凈重 | 70kg | 350kg |
| 儀器毛重 | 150kg | 530kg |
| 主機尺寸（長 × 寬 × 高） | 560×390×320 | 1100×600×580 |
| 主機包裝外形尺寸（長 × 寬 × 高） | 700×550×507 | 1300×850×747 |

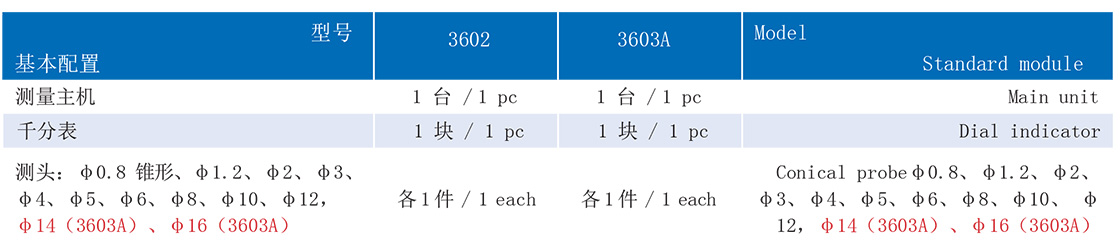

儀器組成

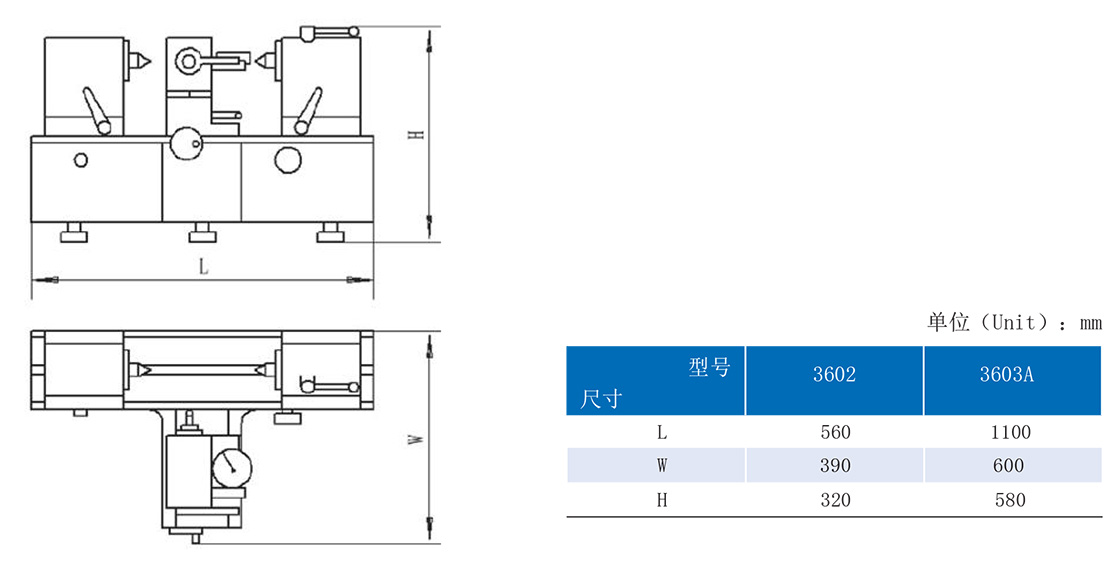

安裝圖：
