小模數智能齒輪雙面嚙合綜合測量儀3103A型

本測量儀主要用于測量小模數圓柱齒輪徑向綜合總偏差、一齒徑向綜合偏差、徑向跳動，自動判別并“挑出” 存在齒面大毛刺的齒牙。本測量儀可用于機床、醫療機械、印刷機械、辦公設備、紡織機械、娛樂保健機械、家用電器、電動工具、機器人、汽車、摩托車、電動車、雷達等機械制造行業。

產品編號

所屬分類

齒輪嚙合儀系列

數量

-

+

庫存:



1

產品詳情

用途：
本測量儀主要用于測量小模數圓柱齒輪徑向綜合總偏差、一齒徑向綜合偏差、徑向跳動，自動判別并“挑出” 存在齒面大毛刺的齒牙。本測量儀可用于機床、醫療機械、印刷機械、辦公設備、紡織機械、娛樂保健機械、家用電器、電動工具、機器人、汽車、摩托車、電動車、雷達等機械制造行業。

特點：
本測量儀為新型自動化、智能化的齒輪雙面嚙合綜合測量儀，由微機控制進行自動測量與數據處理，顯示屏顯示測量結果與誤差曲線，還可以由打印機輸出檢測報告。它具有功能強、體積小、重量輕、操作方便、測量精度穩定等特點。

技術規格：

型號/技術規格	3103A
可測齒輪模數	0.15 - 2
兩芯軸中心距離	0 - 100
帶軸齒輪最大外圓直徑	55
帶孔齒輪最大外圓直徑	80
帶軸齒輪軸長	160
儀器示值分辨力	0.0005
儀器最大示值誤差	0.0025

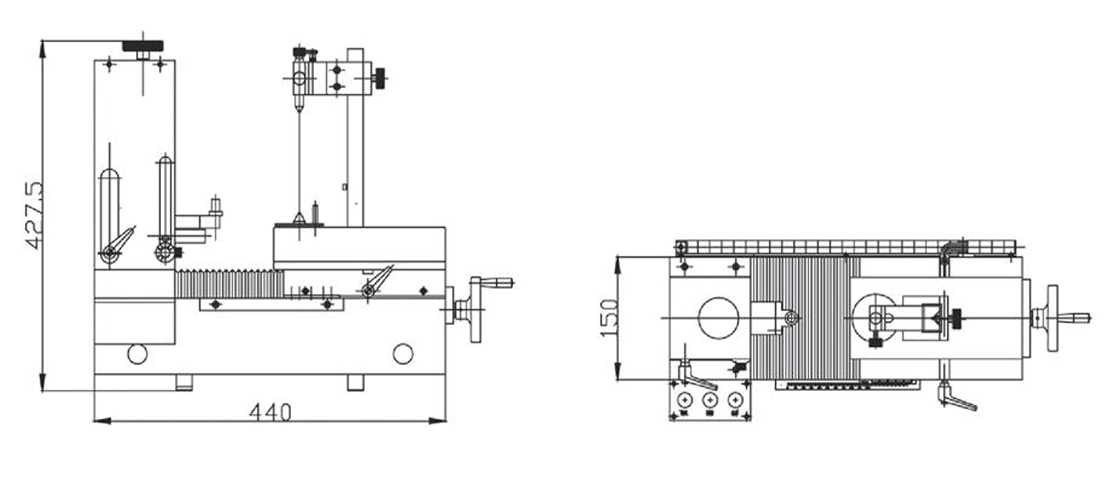

主機尺寸（長 × 寬 × 高）	524×210×428

儀器組成：

基本配置	單位
測量主機	1 臺 / 1 pc
電箱	1 臺 / 1 pc
計算機	1 臺 / 1 pc
打印機	1 臺 / 1 pc
測帶軸齒輪附件	2 套 / 2 set
帶動器	1 套 / 1 set
