智能齒輪雙面嚙合綜合測量?jī)x3100B/3100C/3100L 型

3100B、3100C、3100L 型智能齒輪雙面嚙合綜合測量?jī)x為機電一體化的新型、智能化的齒輪測量?jī)x器，主要用于測量圓柱齒輪徑向綜合總偏差 Fi“和一齒徑向綜合偏差fi“以及綜合測試得到的徑向跳動 Fr“和跨棒距 M 值，自動判別并”挑出”存在齒面毛刺和劃痕的齒牙。本產品在測量中由顯示屏和鍵盤以對話方式輸入測量要求和參數，測量后由顯示屏、打印機輸出測量結

產品編號

所屬分類

齒輪嚙合儀系列

數量

-

+

庫存:



1

產品詳情

用途：
3100B、3100C、3100L 型智能齒輪雙面嚙合綜合測量?jī)x為機電一體化的新型、智能化的齒輪測量?jī)x器，主要用于測量圓柱齒輪徑向綜合總偏差 Fi“和一齒徑向綜合偏差fi“以及綜合測試得到的徑向跳動 Fr“和跨棒距 M 值，自動判別并”挑出”存在齒面毛刺和劃痕的齒牙。本產品在測量中由顯示屏和鍵盤以對話方式輸入測量要求和參數，測量后由顯示屏、打印機輸出測量結

特點：
●3100B、3100C、3100L 型智能齒輪雙面嚙合綜合測量?jī)x為新型自動化、智能化的齒輪雙面嚙合綜合測量?jī)x。
●由微機控制進行自動測量與數據處理，顯示屏顯示測量結果與誤差曲線，還可以由打印機輸出檢測報告。
●具有功能強、體積小、重量輕、操作方便、測量精度穩定的特點。

技術規格：

型號/技術規格	3100B	3100C	3100L
可測齒輪模數	0.5 - 6	0.5 - 6	0.5 - 6
兩芯軸中心距離	40 - 175	40 - 175	40 - 150
帶軸齒輪最大外圓直徑	---	150	200
帶軸齒輪軸長	---	50 - 170	200-700 （齒輪距軸端距離不大于 170mm）
儀器示值分辨力	0.0005	0.0005	0.0005
儀器最大示值誤差	0.005	0.005	0.005
儀器凈重	35kg	40kg	50kg
儀器應用范圍	可測帶孔圓柱齒輪	可測帶孔、帶軸圓柱齒輪	可測帶長軸圓柱齒輪

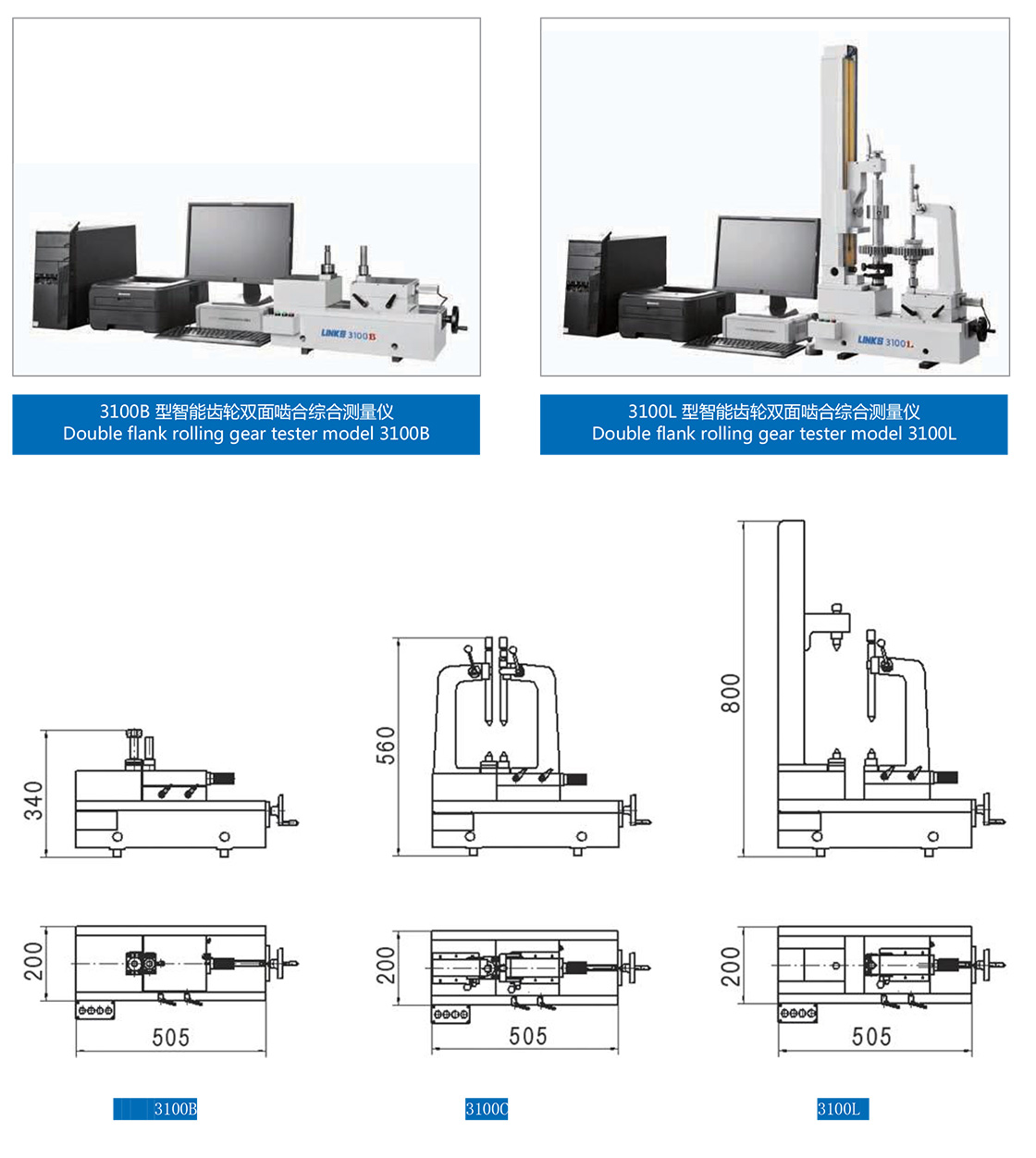

主機外形尺寸（長 × 寬 × 高）	600×200×350	600×200×560	600×200×1100
包裝外形尺寸（長 × 寬 × 高）	1100×950×807	1160×1020×830	1100×950×1297

儀器組成：

型號/基本配置	3100B	3100C	3100L
測量主機	1 臺	1 臺	1 臺
控制電箱	1 臺	1 臺	1 臺
計算機	1 套	1 套	1 套
打印機	1 臺	1 臺	1 臺
測量帶孔圓柱齒輪芯軸	1 件	1 件	---
安裝標準齒輪用螺帽	1 件	---	---
帶動器	---	1 套	1 套
聯軸器	---	1 件	---
