齒輪雙面嚙合綜合測量儀 3102/3102A 型

3102、3102A 型齒輪雙面嚙合綜合測量儀可用于測量圓柱齒輪徑向綜合總偏差和一齒徑向綜合偏差，該儀器可廣泛應用于汽車、摩托車等機械制造業。

產品編號

所屬分類

齒輪嚙合儀系列

數量

-

+

庫存:



1

產品詳情

用途：
3102、3102A 型齒輪雙面嚙合綜合測量儀可用于測量圓柱齒輪徑向綜合總偏差和一齒徑向綜合偏差，該儀器可廣泛應用于汽車、摩托車等機械制造業。

特點：
●3102、3102A 型齒輪雙面嚙合綜合測量儀為純機械結構測量儀，結構簡單、體積小、重量輕、操作方便、測量精度穩定，即可測量帶軸圓柱齒輪，亦可測量帶孔圓柱齒輪，比較適合生產現場使用。
●3102A 型測量儀由專業數顯表顯示測量結果，具有超差報警功能，有較高的測量精度和效率。

技術規格：

型號/技術規格	3102	3102A
可測齒輪模數	1 - 6	1 - 6
兩芯軸中心距離	20 - 160	20 - 160
帶軸齒輪最大外圓直徑	150	150
帶軸齒輪軸長	50 - 200	50 - 200
儀器凈重	47kg	47kg
儀器毛重	100kg	100kg

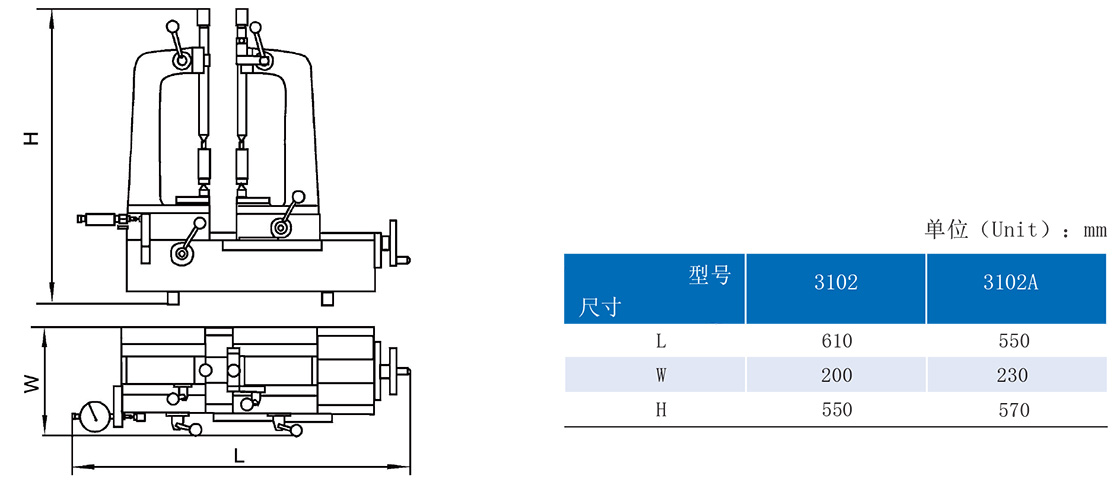

主機尺寸（長 × 寬 × 高）	610×200×550	550×230×570
包裝尺寸（長 × 寬 × 高）	960×480×667	960×480×667

儀器組成：

型號/基本配置	3102	3102A
測量主機	1 臺 / 1 pc	1 臺 / 1 pc
帶孔圓柱齒輪芯桿	2 件 / 2 pcs	2 件 / 2 pcs
扳手	1 支 / 1 pc	1 支 / 1 pc
百分表	1 塊 / 1 pc	---
專用數顯表	---	1 塊 / 1 pc
光柵傳感器	---	1 件 / 1 pc
