用 途：
L30A、L45B 型齒輪測量中心，測量功能除了可以測量圓柱齒輪外，還可以檢測弧齒錐齒輪、圓弧圓柱齒輪、擺線齒輪、轉子、包括直錐齒輪、專業直錐卡具、電極、直錐模具、鍛壓半成品在內的成套直錐工件等特殊齒輪，以及齒輪滾刀、剃齒刀、插齒刀等齒輪刀具。測量結果可以自動計算，并按不同標準進行自動評定， 打印輸出檢測報告。

特 點：
●測量精度高、效率高、軟件功能豐富。
●測量軟件操作界面友好，便于操作。
●采用三維數字掃描測頭、直線電機、多軸聯動控制等多項先進技術。
●具備工件裝夾偏心誤差修正功能。
●可實現 RV 減速機關鍵部件等復雜工件檢測。

技術規格：

儀器組成

三維測量軟件特色介紹

●工件裝卡偏心修正
裝卡允許誤差由原來的μm 級降低到mm 級，滿足了工件快速裝卡的要求，極大降低了對操作人員安裝水平的要求，最大程度降低了裝卡誤差對測量結果的影響。
●測量坐標系的快速?gòu)?fù)位
儀器上電后只需簡單回零運動即可工作，省去了重新校球的步驟。
●各軸光柵尺激光校準
光柵尺激光校準功能的使用，使各軸光柵尺的精度得到了很好的還原。
●三維測頭自動校準
三維測頭的自動校準功能，提高測頭測量精度的同時，降低了對測頭安裝誤差的要求。
●測針庫管理
測針庫管理功能，可對多種規格及方向的測針進行標定及管理，同時記錄測頭標定的詳細信息，測量時根據需要自動更換指定測針，省時省力。
●數據安全與管理
采用 SQL 數據庫進行數據管理，為用戶提供參數及數據的快速檢索、排序、共享及遠程操作。
●多語言動態切換
主程序可動態在多種語言間切換而無需關閉主程序， 并可在當前語言下輸出其他語言的報告單，滿足用戶出口工件附帶相應語言報告單的要求。
●翻頁查看并輸出多齒測量誤差曲線
滿足用戶檢測多齒并指定打印齒號或全部打印誤差曲線報告的需求，并可縮?。?/2、1/4、1/8、1/16 倍） 及輸出 PDF、XPS 等電子版格式。

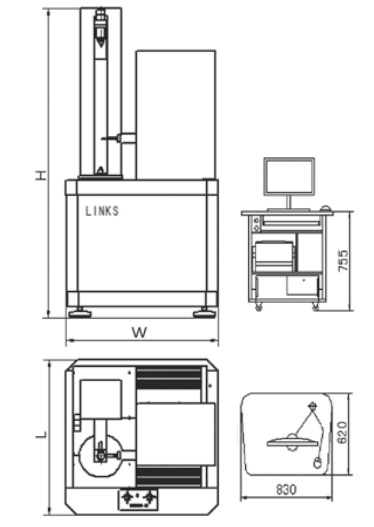

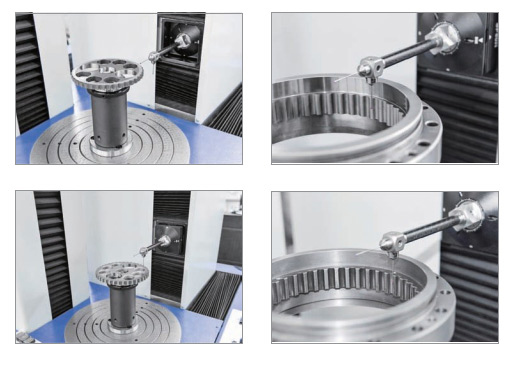

安裝圖：

三維測量軟件功能介紹

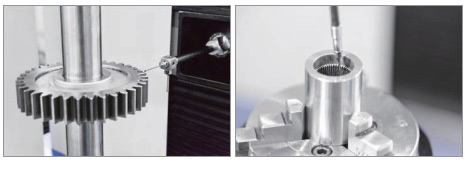

●圓柱齒輪
可對普通圓柱內外齒輪、不完整齒（缺齒、聯齒）、錐度齒及扇形齒圓柱內外齒輪進行測量及偏差評定：
（a）測量項目：齒廓偏差（F_α、f_fα、f_Hα）、螺旋線偏差（F_β、f_fβ、f_Hβ）、齒距偏差（F_p、F_pk、f_pt、F_u）及徑向跳動（Fr）、齒根直徑（R_d） 及頂圓直徑（T_d）、公法線長度（W_k）、跨棒距（跨一球 M_rk、跨二球 M_dk）、齒厚、及齒厚變動量（R_s）、形貌圖。
（ b）評定方 式： 按標準評 定（ISO1328、AGMA2015、GB/ T10095、JIS B1702、DIN3962、GB2363）、自由公差帶范圍評定（K 型圖）、自定義公差范圍評定、修形評定、修緣評定、鼓形量評定并按照標準規定顯示相應的偏差項表示符號。

●圓弧圓柱齒輪
可對圓弧圓柱齒輪進行測量及偏差評定：
（a）測量項目：螺旋線偏差（ F_β、f_fβ、f_Hβ） 、齒距偏差（ F_p、 F_pk、f_pt、F_u）及徑向跳動（F_r）、軸向齒距（f_pxA、F_px）、弦齒深（E_h）、齒根直徑（E_df）及齒頂直徑（E_da）、公法線偏差（E_W）、公法線長度（W_k）及公法線長度變動（F_w）、齒厚（S_n）、及齒厚變動量（E_s）、形貌圖。
（b）評定方式：按標準評定（GB/T15753）、自定義公差范圍評定。

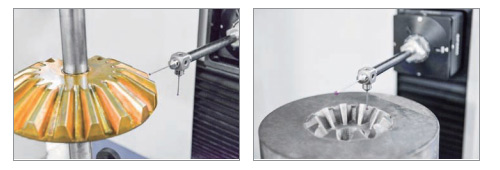

●直齒錐齒輪
可對包括直錐齒輪、專業直錐卡具、電極、直錐模具、鍛壓半成品在內的成套直錐工件進行測量及偏差評定，并且支持拔模角的錐面基準進行軸線找正，其單個齒面的檢測點數可達 25×25=625 個點， 且檢測齒數不限：
（a）測 量 項 目 ：齒距偏差（F_p、F_pk、f_pt、F_u）、徑向跳動（F_r）、及齒厚變動量（E_s）、形貌圖。
（ b） 評 定 方 式： 按 標 準 評 定（ISO17485、AGMA2009、 GB11365、DIN3965）、自定義公差范圍評定。

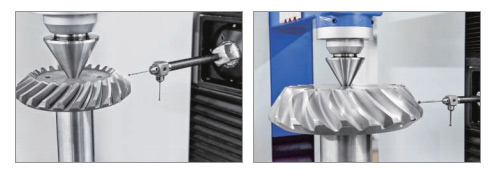

●弧齒錐齒輪
可對格里森制式及奧利康制式的收縮齒弧齒錐齒輪及等高齒弧齒錐齒輪進行測量及誤差評定，其單個齒面的檢測點數可達25×25=625 個點，且檢測齒數不限：
（a）測 量 項 目 ：齒距偏差（F_p、F_pk、f_pt、F_u）、徑向跳動（F_r）、及齒厚變動量（E_s）、形貌圖。
（ b） 評 定 方 式： 按 標 準 評 定（ISO17485、AGMA2009、 GB11365、DIN3965）、自定義公差范圍評定。

●擺線齒輪
可對擺線齒輪進行測量及偏差評定：
（a）測量項目：齒廓偏差（F_α）、螺旋線偏差（F_β、f_fβ、f_Hβ）、齒距偏差（F_p、F_pk、f_pt、F_u）及徑向跳動（F_r）、 頂根距（M）、截面綜合偏差（F_n、f_n）。
（b）評定方式：按標準評定（JB/T10419-2015）、自定義公差范圍評定。

●分度盤
可對分讀盤進行測量及偏差評定：
（a）測量項目：齒廓偏差（F_α、f_fα、f_Hα）、齒向偏差（F_β、f_fβ、f_Hβ）、齒距偏差（F_p、F_pk、f_pt、F_u）、形貌圖。
（b）評定方式：自由公差帶范圍評定（K 型圖）、自定義公差范圍評定、修形評定、修緣評定、鼓形量評定。

●三角花鍵
可對普通三角內外花鍵、不完整齒（缺齒、聯齒）三角內外花鍵進行測量及偏差評定：
（a）測量項目：齒廓偏差（F_α、f_fα、f_Hα）、齒向偏差（F_β、f_fβ、f_Hβ）、齒距偏差（F_p、F_pk、f_pt、F_u）及徑向跳動（F_r）、齒根直徑（R_d） 及頂圓直徑（T_d）、公法線長度（W_k）、跨棒距（跨一球 M_rk、跨二球M_dk）、齒厚、及齒厚變動量（R_s）、形貌圖。
（b）評定方式：按標準評定（DIN5481）、自由公差帶范圍評定（K 型圖）、自定義公差范圍評定、修形評定、修緣評定、鼓形量評定。

●矩形花鍵
可對普通矩形內外花鍵、不完整齒（缺齒、聯齒）矩形內外花鍵進行測量及偏差評定：
（a）測量項目：齒廓偏差（F_α、f_fα、f_Hα）、齒向偏差（F_β、f_fβ、f_Hβ）、齒距偏差（F_p、F_pk、f_pt、F_u）及徑向跳動（F_r）、齒根直徑（R_d） 及頂圓直徑（T_d）、公法線長度（W_k）、跨棒距（跨一球 M_rk、跨二球 M_dk）、齒厚、及齒厚變動量（R_s）、形貌圖。
（b）評定方式：按自由公差帶范圍評定（K 型圖）、自定義公差范圍評定、修形評定、修緣評定、鼓形量評定。

●漸開線花鍵
可對普通漸開線內外花鍵、不完整齒（缺齒、聯齒）漸開線內外花鍵進行測量及偏差評定：
（a）測量項目：齒廓偏差（F_α、f_fα、f_Hα）、齒向偏差（F_β、f_fβ、f_Hβ）、齒距偏差（F_p、F_pk、f_pt、F_u）及徑向跳動（F_r）、齒根直徑（R_d） 及頂圓直徑（T_d）、公法線長度（W_k）、跨棒距（跨一球 M_rk、跨二球 M_dk）、齒厚、及齒厚變動量（R_s）、形貌圖。
（b）評定方式：按標準評定（GB/T3478、DIN5480）、自由公差帶范圍評定（K 型圖）、自定義公差范圍評定、修形評定、修緣評定、鼓形量評定。

●轉子
可對具有理論型線的內外轉子進行掃描測量，并計算出各理論點的法向偏差值：
（a）測量項目：齒廓偏差（F_α）、螺旋線偏差（F_β、f_fβ、f_Hβ）、 齒距偏差（F_p、f_pt、F_u）。
（b）評定方式：自定義公差范圍評定。

●偏心軸
可對偏心軸進行測量及偏差評定：
（a）測量項目：兩個圓的圓度、兩個圓的圓心位置。
（b）評定方式：自定義公差范圍評定。

●滾刀
可對 ZA（阿基米德造型）、ZI（漸開線造型）、ZN（法向直廓造型）等多種造型的齒輪滾刀、蝸輪滾刀及齒條滾刀、滾刀坯、盤形銑刀進行測量及偏差評定：
（a）測量項目：軸臺徑跳（f_rp）、軸臺端跳（f_ps）、刀齒前面徑向性（FfN）、容屑槽周節（f_tN、f_uN、F_tN）、容屑槽導程（f_HN）、刀齒頂端跳動（f_rk）、刃口齒形（F_fs）、鏟背齒形（F_fs）、刃口螺旋線（f_HF、 F_HF、F_H3）、齒厚（f_s）、嚙合線（f_e、F_e）、軸向齒距或分頭偏差（f_px、 F_px、F_px3）。
（b）評定方式：按標準評定（DIN3968、ISO4468、JISB4355、GBT6084、JBT7654、JBT2494、GBT5103）、自定義公差范圍評定并按照標準規定顯示相應的偏差項表示符號。

●插齒刀
可測量普通插齒刀、不完整齒插齒刀的齒廓及多截面齒廓偏差（F_α、f_fα、f_Hα、C_α）、螺旋線及多截面螺旋線偏差（Fβ、f_fβ、f_Hβ、C_β）、齒距偏差（F_P、F_PK、f_Pt 、F_u）及徑向跳動（F_r）等基本誤差項目，也支持齒廓修緣量（F_Ko、F_uo）、螺旋線修緣量（OE、OB）及形貌圖的計算。
對插齒刀的誤差評定支持：
?按標準評定 (DIN1829、GB6082)；
?自定義公差范圍；
?自定義公差帶（K 形圖）進行評定，公差帶支持直線、圓弧、二次曲線的任意組合。

●剃齒刀
可測量普通環形剃齒刀、帶錯位量的螺旋型剃齒刀及不完整齒剃齒刀（環形及螺旋型）的齒廓及多截面齒廓偏差
（F_α、f_fα、f_Hα、C_α）、螺旋線及多截面螺旋線偏差（F_β、f_fβ、f_Hβ、C_β）、齒距偏差（F_P、F_PK、f_Pt 、F_u）及徑向跳動（F_r） 等基本誤差項目，也支持齒廓修緣量（F_Ko、F_uo）、螺旋線修緣量（OE、OB）、公法線長度（W_k）、跨棒距（跨一球 M_rk、跨兩球 M_dk）、齒厚及齒厚變動量（R_s）的計算。
對剃齒刀的誤差評定支持：
?按標準評定 (GB14333、GB21950、DIN3962)；
?自定義公差范圍；
?自定義公差帶（K 形圖）進行評定，公差帶支持直線、圓弧、二次曲線的任意組合。

●蝸輪
可對與 ZA（阿基米德造型）、ZI（漸開線造型）、ZN（法向直廓造型）的多種造型的蝸桿配對的普通蝸輪、不完整齒蝸輪進行測量及誤差評定。可測量齒廓偏差（F_α、f_fα、f_Hα、C_α）、齒距偏差（F_P、f_Pt 、F_u）、徑跳（F_r）等基本誤差項目，也支持齒廓修緣量（FKo、Fuo）及齒厚、齒厚變動量（Rs）等項目的計算。
評定標準：按標準評定(DIN3974、GB10089_2018、GB10089_1988)、自定義公差范圍評定、修形評定、修緣評定， 并按照標準規定顯示相應的誤差項表示符號。

●蝸桿
可對 ZA（阿基米德造型）、ZI（漸開線造型）、ZN（法向直廓造型）的多種造型的單頭蝸桿及多頭蝸桿進行測量及誤差評定?？蓽y(cè)量齒廓及多截面齒廓偏差（Fα、ffα、fHα、Cα）、螺旋線及多截面螺旋線偏差（F_β、f_fβ、f_Hβ、C_β）、齒距偏差（F_P、f_Pt 、F_u）、徑跳（F_r）等基本誤差項目，也支持齒廓修緣量（F_Ko、F_uo）、螺旋線修緣量（OE、OB）、一轉螺旋線偏差（f_h）、螺旋線節距誤差及齒厚、齒厚變動量（Rs）等項目的計算。
評定標準：按標準評定 (DIN3974、GB10089_2018、DIN3962、GB10089_1988)、自定義公差范圍評定、修形評定、修緣評定，并按照標準規定顯示相應的誤差項表示符號。

●未知漸開線圓柱齒輪（內齒輪，外齒輪）
可實現漸開線外齒輪，漸開線內齒輪，漸開線花鍵進行未知參數測量，只需輸入齒數和設置測量區域就可全自動完成測量法向模數， 法向壓力角，螺旋角，分度圓直徑，基圓半徑、基圓螺旋角、法向齒厚、變位系數、齒頂圓直徑、齒根圓直徑等 10 項參數。
未知齒輪測量支持工件軸線找正功能，即測量坐標系以工件坐標系為準，測量數據消除了裝卡偏心的影響，參數計算更加精準，尤其是內齒輪。

●多聯齒輪
實現一根軸上的齒輪、花鍵、鍵槽一次全自動完成所有項目的測量。

●正時關系
可以測量一根軸上齒輪、花鍵、鍵槽之間的相位及高度值，包含齒對齒、齒對槽、槽對槽之間的角度關系。

●標準件
可對芯軸標準件的圓度誤差 (Dev)、圓心半徑差 (Std)、齒向偏差(Fb、ffb、fHb) 進行測量，并按照自定義公差范圍進行誤差評
